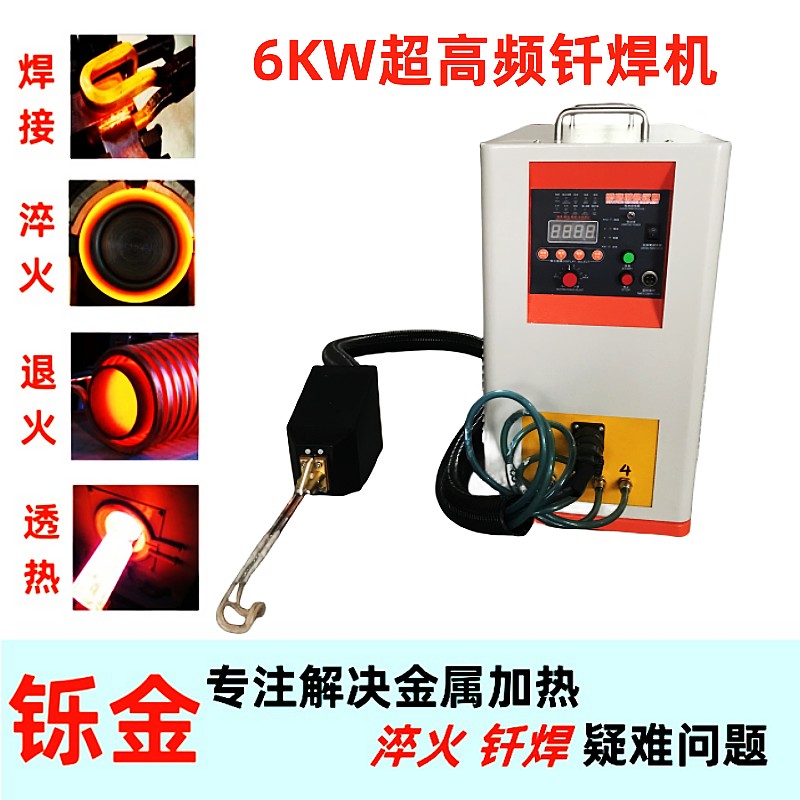

SXG-6KW超高頻加熱機 PCD刀具釬焊機

SXG-6W分體式超高頻感應加熱 pcd刀具釬焊機淬火退火熔煉



超高頻感應加熱廣泛應用于各種場合：

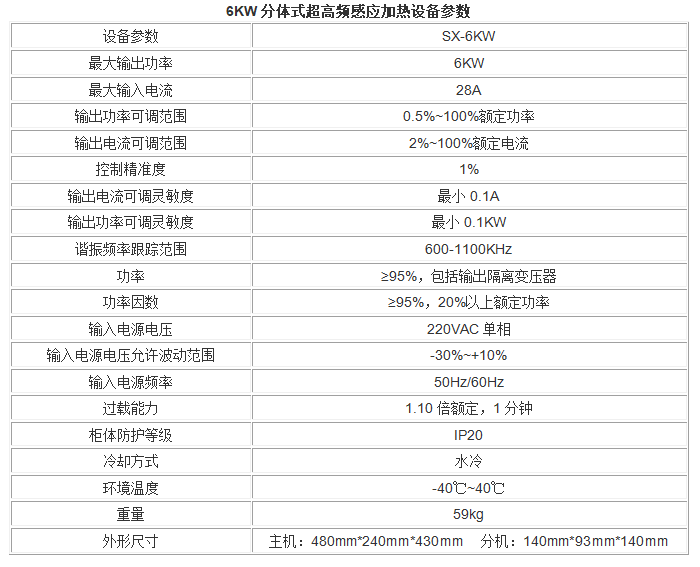

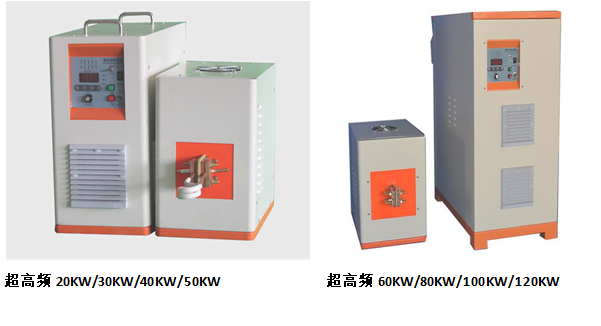

（1） 規格：SXG-6KW/8KW/12KW/20W/30KW/40KW/60KW/80KW/100KW/120KW
（2）輸入功率：6KW
（3） 振蕩頻率：600-1100KHZ
（4） 加熱電流：3～28A
（5） 輸入電壓：單相220V 50HZ
（6） 負載持續率：80%
（7） SXG-06AB-Ⅲ加熱、保溫時間：0.1～99.9秒
（8） 冷卻水要求：≥0.3MPa ≥3L/分
（9） 主機重量：18KG
（10） 主機體積（CM）：48長×24寬×43高
（11） 分機重量：3.5KG
（12） 分機體積（CM）：長14×寬9.3×高14
（13） 主分機電纜長度：2米
（14） 應用：釬焊合金鋸齒等

主要應用及特點：

     這種產品適合于很多加熱用途，如：

（1）硬質合金鋸齒焊接

（2）小軸和小零件的熱處理

（3）氣門淬火

（4）直徑小于1mm的不銹鋼或合金鋼細絲退火或淬火

（5）磁懸浮熔煉等。

    SXG超高頻系列設備結構采用我公司第三代逆變控制技術，采用MOSFET管作為功率器件，設備的輸出頻率高達1.1MHZ，適用于加熱一些細小零件，尤其在釬焊硬質合金焊齒行業有廣泛的應用。

工作原理及結構特點

SXG超高頻系列設備采用串聯諧振電路，諧振后通過高頻變壓器輸出低電壓、大電流的高頻電源。諧振結構如圖：

SXG超高頻系列帶計時功能的優點及應用：

1、 加熱功率、加熱時間、保溫功率、保溫時間分別獨立可調，可在一定程度上有效地控制加熱曲線和加熱溫度；

2、 應用于重復性高的工件加熱和快速加熱；

3、 應用于釬焊中時，采用快速加熱和保溫功能相結合，既實現快速加熱，同時又可在釬料熔化時進行保溫，使焊料充分鋪展；

SXG超高頻系列 帶焊接頭的優點及應用:

1、 焊接頭重3.5KG，尺寸為14×14×9.3cm，與主機連線長2米；

2、 小焊接頭特別適用于焊齒機的全自動焊架；也特別適合于工件不動，焊接頭移動的工作場合。

工作原理及結構特點

SXG超高頻系列設備采用串聯諧振電路，諧振后通過高頻變壓器輸出低電壓、大電流的高頻電源。諧振結構如圖：

    此系列設備采用MOSFET功率器件和我公司第三代變流控制技術---雙調控變流控制技術。在這種技術中，功率和變頻獨立調控，采用MOSFET開關器件和非晶態電感構成高頻斬波電路調節功率，采用MOSFET串聯諧振及頻率自動跟蹤技術獲得精確的軟開關控制逆變過程，設備的輸出頻率高達1.1MHZ，且工作可靠性大大提高。

    此系列設備中，諧振電容串聯在高頻變壓器付邊，所以高頻變壓器上電壓低，大大降低了由于高壓引起的絕緣和打火問題，使設備的工作可靠性大為提高，同時高頻變壓器體積小，重量輕，損耗低。

應用范圍：
